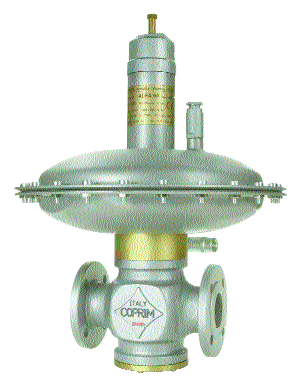

РЕГУЛЯТОР ALFA 60
регулировка прямым сбалансированным воздействием

характеристики

- корпус : GS400
- стальная головка
- температура : - 20 + 60 °C
- класс точности : RG до 5 SG ± 10 %



  давление на выходе код
BP 16 ÷ 320 mbar 2.51.10
MP 0,2 ÷ 1 bar 2.51.12
AP 0,5 ÷ 4 bar 2.51.15
клапан блокировки

ПРОПУСКНАЯ СПОСОБНОСТЬ МЕТАН ALFA 60

ДАВЛЕНИЕ-
НА ВЫХОДЕ
НИЗКОЕ ДАВЛЕНИЕ BP ДАВЛЕНИЕ НА ВХОДЕ -bar-
0.2 0.3 0.5 1 1.5 2 3 4 5
25 583 730 965 1435 1842 2228 2718 2718 2718
50 546 705 950 1427 1839 2227 2718 2718 2718
100 457 645 915 1412 1831 2224 2718 2718 2718
150 331 570 875 1395 1822 2219 2718 2718 2718
200   477 825 1375 1812 2214 2718 2718 2718
300     700 1325 1788 2201 2718 2718 2718



ДАВЛЕНИЕ-
НА ВЫХОДЕ
СРЕДНЕЕ ДАВЛЕНИЕ MP ДАВЛЕНИЕ НА ВХОДЕ -bar-
0.3 0.5 1 1.5 2 3 3 5 6
0.2 477 826 1375 1612 2214 2718 2718 2718 2718
0.3   702 1328 1788 2201 2718 2718 2718 2718
0.5     1194 1719 2161 2718 2718 2718 2718
0.7     983 1617 2101 2718 2718 2718 2718
1       1376 1964 2718 2718 2718 2718



ДАВЛЕНИЕ-
НА ВЫХОДЕ
ВЫСОКОЕ ДАВЛЕНИЕ BP ДАВЛЕНИЕ НА ВХОДЕ -bar-
2 3 4 5 8 10 12 16 18
0.5 2161 2718 2718 2718 2718 2718 2718 2718 2718
1 1964 2718 2718 2718 2718 2718 2718 2718 2718
1.5 1539 2706 2718 2718 2718 2718 2718 2718 2718
2   2389 2718 2718 2718 2718 2718 2718 2718
3     2718 2718 2718 2718 2718 2718 2718
4       2718 2718 2718 2718 2718 2718

 для того чтобы получить пропускную способность в кг/ч для СУГ необходимо умножить данные в таблице на Х 1.42
