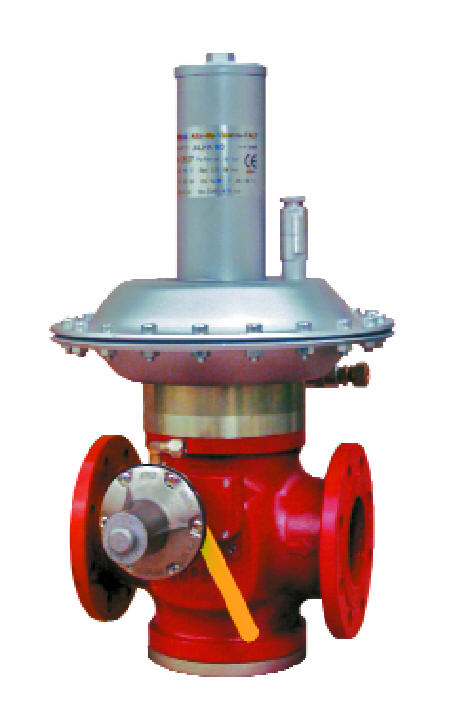

РЕГУЛЯТОР ALFA 80
регулировка прямым сбалансированным воздействием

характеристики

- корпус : GS400
- стальная головка
- температура : - 20 + 60 °C
- класс точности : RG до 5 SG ± 10 %
  давление на выходе код
BP 16 ÷ 320 mbar 2.53.10
MP 0,2 ÷ 1 bar 2.53.12
AP 0,5 ÷ 4 bar 2.53.15
клапан блокировки



ПРОПУСКНАЯ СПОСОБНОСТЬ МЕТАН ALFA 80

ДАВЛЕНИЕ
НА ВЫХОДЕ		 НИЗКОЕ ДАВЛЕНИЕ BP ДАВЛЕНИЕ НА ВХОДЕ -bar-
0.2 0.3 0.5 1 1.5 2 3 4 5
25 886 1085 1435 2129 2734 3307 4415 5500 5725
50 811 1048 1412 2118 2729 3305 4416 5503 5725
100 678 958 1359 2096 2718 3300 4417 5507 5725
150 491 849 1297 2070 2705 3294 4418 5511 5725
200   709 1226 2041 2690 3286 4418 5515 5725
300     1042 1970 2653 3266 4414 5520 5725





ДАВЛЕНИЕ
НА ВЫХОДЕ		 СРЕДНЕЕ ДАВЛЕНИЕ MP ДАВЛЕНИЕ НА ВХОДЕ -bar-
0.3 0.5 1 1.5 2 3 3 5 6
0.2 709 1226 2041 2690 3286 4418 5515 5725 5725
0.3   1042 1970 2653 3266 4414 5537 5725 5725
0.5     1772 2551 3207 4397 5522 5725 5725
0.7     1459 2400 3119 4363 5513 5725 5725
1       2043 2915 4277 5477 5725 5725





ДАВЛЕНИЕ
НА ВЫХОДЕ		 ВЫСОКОЕ ДАВЛЕНИЕ BP ДАВЛЕНИЕ НА ВХОДЕ -bar-
2 3 4 5 8 10 12 16 18
0.5 3207 4397 5522 5725 5725 5725 5725 5725 5725
1 2915 4277 5477 5725 5725 5725 5725 5725 5725
1.5 2284 4016 5346 5725 5725 5725 5725 5725 5725
2   3545 5102 5725 5725 5725 5725 5725 5725
3     4087 5725 5725 5725 5725 5725 5725
4       5725 5725 5725 5725 5725 5725

 для того чтобы получить пропускную способность в кг/ч для СУГ необходимо умножить данные в таблице на Х 1.42
