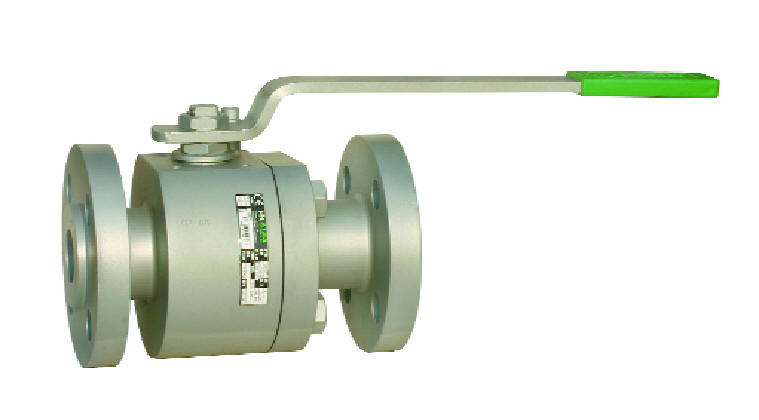

ШАРОВЫЙ КЛАПАН SPLIT BODY
(с качающейся сферой)



все клапаны соответствуют
сертификатам API 6 D

 Материал

корпус : ASTM A105
сфера : ASTM inox 304
седло : УPTFE
стержень : AISI 410

температура - 29 +200 °C

наконечники соответствуют нормативам
ANSI B16.5 RF

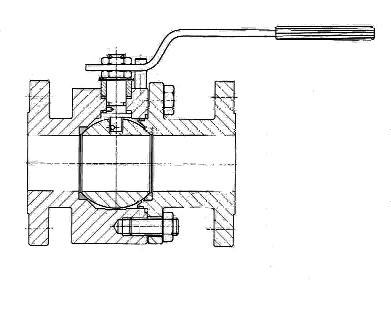

Полнаяпроходимость

FB

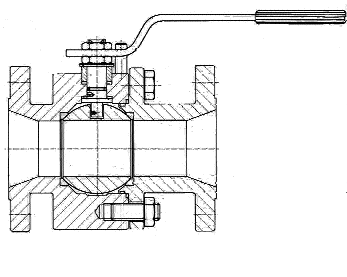

Неполнаяпроходимость

RB
Ansi 150
L		 Ansi 300
L		 Ansi 600
L		 DN Ansi 150
L		 Ansi 300
L		 Ansi 600
L
108 140 165 15 - - -
117 152 191 20 - - -
127 165 216 25 - - -
140 178 - 32 - - -
165 191 241 40 - - -
178 216 292 50 178 216 292
190 241 - 65 190 241 -
203 283 356 80 203 283 356
229 305 432 100 229 305 432
254 - - 125 254 - -
394 403 - 150 267 403 -
457 502 - 200 292 419 -
533 568 - 250 330 457 -

ПОЛНАЯ ПРОХОДИМОСТЬ FB                                SPLIT BODY



ANSI 150

ANSI 300

ANSI 600
DN Код Код Код
15 3.09.01 3.09.21 3.09.41
20 3.09.02 3.09.22 3.09.42
25 3.09.03 3.09.23 3.09.43
32 3.09.04 3.09.24

-
40 3.09.05 3.09.25 3.09.45
50 3.09.06 3.09.26 3.09.46
65 3.09.07 3.09.27

-
80 3.09.08 3.09.28 3.09.48
100 3.09.09 3.09.29 3.09.49
125 3.09.10

-

с редуктором и ручным
маховиком
дополнительная
стоимость
150 3.09.11 3.09.31
200 3.09.12 3.09.32
250 3.09.13 3.09.33

СОКРАЩЁННЯ ПРОХОДИМОСТЬ RB               SPLIT BODY

  ANSI 150 ANSI 300 ANSI 600
DN код € код € код €
50 3.09.61 265 3.09.71 338 3.09.81 488
65 3.09.62 340 3.09.72 447

-
80 3.09.63 428 3.09.73 592 3.09.83 932
100 3.09.64 631 3.09.74 884 3.09.84 1.494
125 3.09.65 968

-

-

с редуктором и ручным устройством
дополнительная
стоимость
150 3.09.66 1.080 3.09.76 1.504
200 3.09.67 2.496 3.09.77 4.287
250 3.09.68 5.225 3.09.78 7.058
